Wat moet u weten over stoelen voor bouwmachines?

Het zitten van de machinist in zware machines is geen comfortaccessoire. Het is een veiligheidskritisch onderdeel dat de productiviteit beïnvloedt en rechtstreeks van invloed is op de gezondheid van de machinist, de precisie van de machinebesturing en het behoud van personeel op de lange termijn. Zitplaatsen voor bouwmachines moeten continue lichaamstrillingen absorberen, langere ploegendiensten ondersteunen en zware buitenomgevingen overleven - en dat alles terwijl ze voldoen aan de internationale ergonomische en veiligheidsnormen. Voor inkoopmanagers, wagenparkbeheerders en OEM-leveranciers is een duidelijk begrip van stoeltechniek essentieel voor het nemen van verdedigbare inkoopbeslissingen.

Waarom stoeltechniek belangrijk is bij zwaar materieel

Bestuurders van graafmachines, wielladers, bulldozers en motorgraders zitten doorgaans 8 tot 12 uur per dienst. Gedurende deze tijd worden ze blootgesteld aan lichaamstrillingen (WBV) die worden overgedragen via het chassis en de stoel. Langdurige blootstelling aan WBV houdt rechtstreeks verband met lumbale wervelkolomaandoeningen, vermoeidheid en verminderde reactietijd. De technische kwaliteit van stoelen voor bouwmachines bepaalt hoeveel trillingen het lichaam van de bestuurder bereiken en hoe effectief de stoel de houdingsbelasting compenseert.

Blootstelling aan trillingen en ISO 2631-normen

ISO 2631-1 definieert de methode voor het meten en evalueren van de menselijke blootstelling aan lichaamstrillingen. De norm stelt waarschuwingszones voor de gezondheid vast, beginnend bij een dagelijkse blootstellingswaarde aan trillingen A(8) van 0,5 m/s2. De Europese Richtlijn 2002/44/EG stelt een actiewaarde van 0,5 m/s2 en een grenswaarde voor blootstelling van 1,15 m/s2 voor een werkdag van 8 uur. De trillingsoverdraagbaarheid van een stoel wordt gekwantificeerd door de effectieve amplitude-overdraagbaarheid (SEAT)-waarde van de stoel. Een SEAT-waarde lager dan 1,0 betekent dat de stoel trillingen dempt ten opzichte van de vloerinvoer. Hoogwaardige geveerde stoelen voor zware machines bereiken doorgaans SEAT-waarden tussen 0,6 en 0,85 in het frequentiebereik van 1–10 Hz dat het meest relevant is voor de belasting van de wervelkolom.

Kerncomponenten van stoelen voor bouwmachines

Een volledig gespecificeerd stoel voor bouwmachines integreert meerdere functionele subsystemen. Elk subsysteem draagt ​​bij aan de bescherming, aanpasbaarheid en duurzaamheid van de machinist. De belangrijkste componenten zijn onder meer:

• Ophangmechanisme: Het primaire trillingsisolatiesysteem. Mechanische schaar-, lucht- of hybridesystemen isoleren de zitting tegen trillingen op vloerniveau. De slaglengte varieert doorgaans van 80 mm tot 120 mm.
• Zitkuip en rugleuningschuim: Polyurethaanschuim met hoge dichtheid (dichtheid 45–60 kg/m3) zorgt voor initieel comfort en drukverdeling. Schuimkwaliteit bepaalt de weerstand tegen vermoeidheid op de lange termijn.
• Materiaal deksel: Bekledingen van vinyl, stof of leer worden geselecteerd op basis van klimaat, hygiëne-eisen en slijtvastheid. Vinyl is standaard voor buiten en natte omgevingen.
• Voor-achter schuifverstelling: Hiermee kan de machinist het bereik van de bedieningselementen optimaliseren. Het standaard slagbereik is 150 mm tot 200 mm met vergrendelingsstappen van 25 mm.
• Hoogteverstelling: De mechanische of pneumatische hoogte-instelling is geschikt voor operators van verschillende postuur. Het typische bereik is een verticale verplaatsing van 60 mm tot 100 mm.
• Lendensteun: Verstelbare lendensystemen, mechanisch of pneumatisch, behouden de natuurlijke lordotische curve van de lumbale wervelkolom tijdens langdurig gebruik.
• Armleuningen: Vaste, opklapbare of verstelbare armleuningen verminderen de schouder- en nekbelasting tijdens de bediening. De hoogte en hoekverstelbaarheid van de armleuningen zijn van cruciaal belang in graafmachinecabines.
• Veiligheidsgordel en montageplaat: Geïntegreerde oprolbare heupgordel of driepuntsgordel voldoet aan ISO 6683 en ROPS/FOPS-cabinevereisten voor kantelbeveiligingssystemen.

Typen ophangsystemen vergeleken

Het veersysteem is het meest prestatiekritische onderdeel van elke stoel voor zwaar materieel. Verschillende ophangingstechnologieën bieden verschillende afwegingen tussen kosten, verstelbaarheid, trillingsisolatiebereik en onderhoudsvereisten. De volgende tabel vergelijkt de drie belangrijkste ophangingstypen die worden gebruikt stoelen voor bouwmachines met veersysteem configuraties.

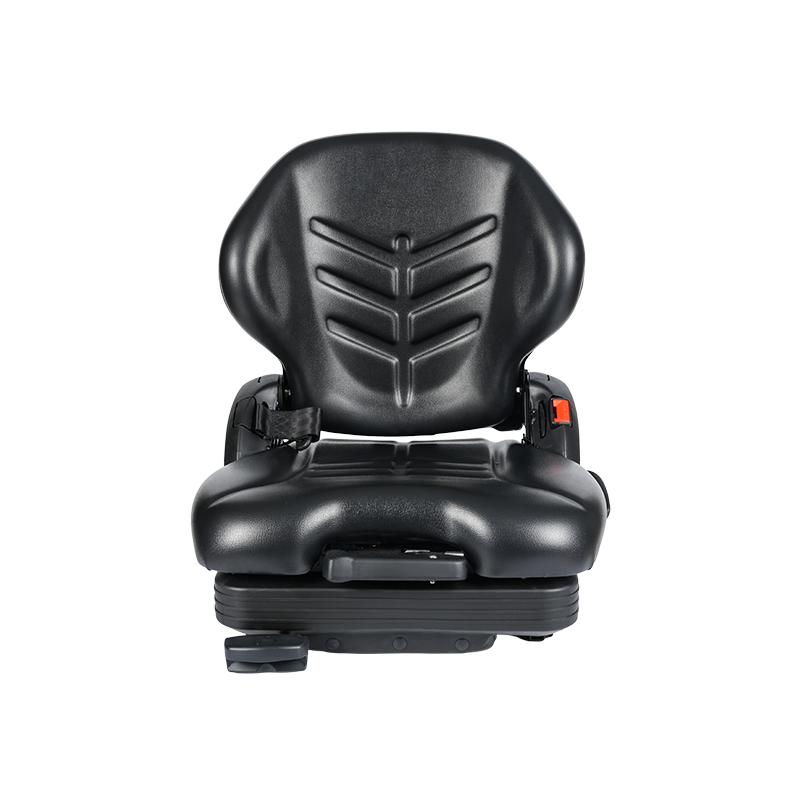

Bouwuitrustingstoelen met veersysteem

Ergonomisch ontwerp voor prestatie van de machinist

Ergonomische techniek bij stoelen voor zware apparatuur gaat verder dan het aanpassingsbereik. Het richt zich op de interactie tussen de lichaamsgeometrie van de machinist, de bedieningsindeling van de specifieke machine en de houdingsvereisten van de werktaak. Een slecht ergonomisch ontwerp leidt tot aandoeningen aan het bewegingsapparaat, vermoeidheid van de machinist en een verminderd situationeel bewustzijn, waardoor het risico op incidenten toeneemt.

Ergonomische stoelen voor bouwmachines voor graafmachines

Ergonomische stoelen voor bouwmachines voor graafmachines hebben specifieke ontwerpvereisten die verschillen van wiellader- of bulldozerstoelen. Graafmachinebestuurders draaien het bovenlichaam regelmatig en moeten de joystickbediening bereiken die op verstelbare consoles is gemonteerd die aan de stoelconstructie zijn bevestigd. Dit betekent dat de stoel moet functioneren als bedieningsplatform en niet alleen als zitvlak. De belangrijkste ergonomische parameters voor de zitplaatsen van graafmachines zijn onder meer:

• Zithoek: Een lichte voorwaartse kanteling van 3 tot 5 graden vermindert de heupflexiehoek en vermindert de lumbale compressie tijdens de rotatie van het bovenlichaam.
• Compatibiliteit met op de armleuning gemonteerde console: De stoelconstructie moet gestandaardiseerde bevestigingspunten voor joystickconsoles bieden, doorgaans met behulp van DIN- of ISO-boutpatronen met 4 gaten.
• Bereik rugleuningverstelling: Dankzij een minimaal leunbereik van 15 tot 25 graden ten opzichte van verticaal kan de machinist tijdens pauzes de houding aanpassen zonder de cabine te verlaten.
• Laterale dijsteun: Voorgevormde zijsteunen van de zitting verminderen het glijden tijdens de zwenkcycli van de machine en verbeteren de stabiliteit van de machinist.

Bouwuitrusting Stoelen Gewichtsaanpassing: hoe het werkt

Gewichtsaanpassing is essentieel omdat veersystemen zijn afgestemd om binnen een bepaald belastingsbereik te werken. Het bedienen van een stoel buiten het ontworpen gewichtsbereik vermindert de isolatie-efficiëntie en verhoogt de trillingsoverdracht. De meeste stoelen voor zwaar materieel zijn geschikt voor bestuurders tussen 50 kg en 130 kg, waarbij het instelpunt van de vering kan worden aangepast om de isolatie te optimaliseren voor het werkelijke gewicht van de bestuurder.

Mechanische versus luchtgewichtaanpassing

Aanpassing van het gewicht van de stoel van bouwmachines systemen vallen in twee hoofdcategorieën. Mechanische systemen gebruiken een draaiknop of hendel om een ​​spiraalveer voor te spannen. Luchtsystemen maken gebruik van een blaas onder druk die via een klep wordt afgesteld. In de onderstaande tabel worden beide methoden vergeleken op basis van de criteria die het meest relevant zijn voor beslissingen over de aanschaf van wagenparken.

Materialen en duurzaamheid

De materiaalkeuze voor stoelcomponenten bepaalt rechtstreeks de levensduur onder veldomstandigheden. Omgevingen op bouwplaatsen stellen werknemers bloot aan UV-straling, modder, hydraulische vloeistoffen, regen en extreme temperaturen variërend van min 30 tot plus 70 graden Celsius in mondiale inzetscenario's.

Waterdichte stoelen voor bouwmachines voor gebruik buitenshuis

Waterdichte stoelen voor bouwmachines voor gebruik buitenshuis vereisen een combinatie van afgedichte afdekmaterialen, corrosiebestendige framecomponenten en een op drainage ontworpen zitkuipgeometrie. De volgende materiaalspecificaties definiëren een duurzame stoel die geschikt is voor buitengebruik:

• Materiaal deksel: PVC-gecoat vinyl met een minimale dikte van 0,8 mm en een Martindale-slijtvastheid van minimaal 50.000 cycli. UV-stabilisatoradditieven voorkomen barsten in het oppervlak na langdurige blootstelling aan de zon.
• Schuimkern: Polyurethaanschuim met gesloten cellen in de zitkuip is bestand tegen vochtopname. Schuim met open cellen in de rugleuning is acceptabel als deze is bedekt met een vochtwerende laag.
• Frame en basis: Het gepoedercoat stalen frame met een minimale laagdikte van 60 micron biedt corrosiebescherming in natte en zoute omgevingen. Roestvrijstalen hardware is gespecificeerd voor maritieme of kusttoepassingen.
• Afvoerkanalen: Gegoten afvoerpaden in de stoel zorgen ervoor dat water naar buiten kan stromen in plaats van onder de bestuurder te blijven liggen.

Vervangingsstoelen voor bouwmachines: inkoopcriteria

Vervangingsstoelen voor bouwmachines moet overeenkomen met de dimensionale en functionele grenzen van de OEM-specificatie (Original Equipment Manufacturer). Een onjuiste montage brengt de veiligheid van de gebruiker in gevaar en kan de garantie op de machine ongeldig maken. De volgende criteria moeten van toepassing zijn op alle aanschaf van vervangende stoelen:

• Compatibiliteit met montagepatronen: Controleer de afmetingen van het boutpatroon (doorgaans patronen met 4 gaten met een tussenruimte van 150 x 150 mm of 200 x 200 mm) ten opzichte van de montageplaat van de stoel van de machine voordat u bestelt.
• Veringslag en gewichtsbereik: Controleer of de slag van de vervangende ophanging en het gewichtsbereik van de machinist overeenkomen met de originele specificaties om de trillingsisolatieprestaties te behouden.
• Interface armleuningconsole: Controleer bij graafmachines en verreikers met geïntegreerde bedieningsconsoles of de vervangende stoel geschikt is voor het bestaande montagemateriaal voor de console.
• Veiligheidsgordel standaard: Vervangende stoelen moeten zijn voorzien van een veiligheidsgordelsysteem dat is gecertificeerd volgens ISO 6683 of de gelijkwaardige norm vereist door de ROPS-certificering van de machine.
• Dimensionale envelop: De breedte, hoogte en diepte van de stoel moeten passen binnen de ontworpen vrije zones van de cabine. Te grote vervangingen kunnen de in-, uit- en nooduitgangen van de cabine belemmeren.

Controlelijst voor B2B-inkoop

Voor wagenparkbeheerders, OEM-inkoopteams en aftermarket-distributeurs die op volume inkopen, moeten de volgende items voorkomen in elk stoelspecificatiedocument of offerteaanvraag:

• Documentatie over ISO 7096-naleving: Vraag testrapporten aan waarin wordt bevestigd dat de stoel voldoet aan de ISO 7096 laboratoriumtrillingstestvereisten voor de relevante machineklasse (EM1 tot en met EM9).
• Bereik gewichtsaanpassing en nominaal gewicht van de machinist: Bevestig het minimale en maximale bestuurdersgewicht waarvoor de ophanging is gekalibreerd.
• Specificatie van het omslagmateriaal: Vraag het materiaalgegevensblad aan, inclusief slijtvastheid, UV-bestendigheid en temperatuurbereik.
• Schuimdichtheid en ILD (Indentation Load Deflection): Specificeer de minimale schuimdichtheid (45 kg/m3 voor zitkuip) en ILD-waarde (doorgaans 35–45 N voor constructiezitplaatsen).
• Garantievoorwaarden: Definieer de minimale garantieperiode (doorgaans 12 tot 24 maanden) en de gedekte storingsmodi, inclusief ophangmechanisme, schuim en integriteit van de dekking.
• MOQ en doorlooptijd: Stel minimale bestelhoeveelheden en productietijden vast voor zowel standaardcatalogusstoelen als op maat geconfigureerde varianten.
• Beschikbaarheid van reserveonderdelen: Bevestig de beschikbaarheid van individuele vervangende componenten (ophangingssets, schuimsets, afdekhoezen) ter ondersteuning van onderhoudsprogramma's voor het wagenpark.

Veelgestelde vragen

1. Wat is de ISO-norm voor het testen van stoelen voor bouwmachines?

ISO 7096 is de belangrijkste internationale norm voor laboratoriumevaluatie van de overdraagbaarheid van lichaamstrillingen in stoelen voor bouwmachines . Het definieert negen machine-invoerspectra (EM1 tot en met EM9) die overeenkomen met verschillende machinetypen, zoals wielladers, grondverdichters en rupsgraafmachines. Elk spectrum simuleert het trillingsprofiel dat typisch is voor die machineklasse. Een stoel moet een maximale SEAT-waarde behalen (doorgaans 1,0 of lager, afhankelijk van de klasse) wanneer deze wordt getest aan de hand van het relevante ingangsspectrum om als conform te worden beschouwd. Kopers moeten ISO 7096-testrapporten opvragen bij stoelleveranciers en verifiëren dat het geteste invoerspectrum overeenkomt met het doelmachinetype.

2. Hoe vaak moeten stoelen in bouwmachines worden vervangen?

De levensduur is afhankelijk van het aantal bedrijfsuren, het gewicht van de machinist, de omgevingsomstandigheden en het type ophanging. Als algemene richtlijn moeten ophangingsmechanismen elke 2.000 bedrijfsuren worden geïnspecteerd en worden vervangen wanneer SEAT-waardemetingen of fysieke inspectie verslechterde isolatieprestaties aan het licht brengen. Een compressieset van schuim die meer dan 25 procent van de oorspronkelijke dikte bedraagt, is een betrouwbare indicator dat het schuim van de zitkuip vervangen moet worden. Afdekmaterialen bij buitentoepassingen moeten doorgaans elke 3 tot 5 jaar worden vervangen vanwege UV-degradatie en slijtage. Proactieve vervanging van vervangingsstoelen voor bouwmachines voordat er een storing optreedt, vermindert het risico op letsel voor de machinist en voorkomt ongeplande stilstand.

3. Kan een universele stoel een OEM-specifieke stoel vervangen?

Universele aftermarket-stoelen kunnen OEM-stoelen vervangen als is geverifieerd dat het montagepatroon, de afmetingen, de ophangingsspecificatie en de veiligheidsgordelstandaard overeenkomen. Veel aftermarket-leveranciers produceren stoelen met verstelbare montageadapters die geschikt zijn voor meerdere boutpatronen. Stoelen met geïntegreerde bedieningsconsoles – gebruikelijk op graafmachines – vereisen echter machinespecifieke consolemontage-interfaces die universele stoelen mogelijk niet ondersteunen. Vergelijk altijd het machinemodel, de cabineafmetingen en de vereisten voor consolebevestiging voordat u een universele vervanging voor wagenparktoepassingen specificeert.

4. Wat is het verschil tussen een mechanisch en een luchtgeveerde stoel voor gebruik in de bouw?

Een mechanisch geveerde stoel maakt gebruik van een spiraalveer- en dempersysteem om trillingen te isoleren. Het vereist geen externe energiebron en is zeer geschikt voor machines zonder persluchttoevoer. Een luchtgeveerde stoel maakt gebruik van een onder druk staande blaas om het gewicht van de bestuurder te ondersteunen en trillingen te isoleren. Het zorgt voor een nauwkeurigere gewichtsaanpassing en bereikt over het algemeen lagere SEAT-waarden over het gehele gewichtsbereik van de bestuurder. Luchtsystemen vereisen een schone, droge persluchttoevoer van 6 tot 8 bar, die de meeste moderne bouwmachines leveren via het HVAC- of pneumatische circuit van de cabine. Voor de aanschaf van wagenparken stoelen voor bouwmachines met veersysteems in luchtconfiguratie hebben de voorkeur voor toepassingen tijdens hoge uren waarbij het minimaliseren van de blootstelling aan trillingen het primaire doel is.

Referenties

• Internationale Organisatie voor Standaardisatie. ISO 7096: Grondverzetmachines – Laboratoriumevaluatie van trillingen van de bestuurdersstoel . ISO, Genève.
• Internationale Organisatie voor Standaardisatie. ISO 2631-1: Mechanische trillingen en schokken – Evaluatie van menselijke blootstelling aan trillingen van het hele lichaam, Deel 1: Algemene vereisten . ISO, Genève.
• Europees Parlement en Raad. Richtlijn 2002/44/EG betreffende de minimale gezondheids- en veiligheidseisen met betrekking tot de blootstelling van werknemers aan de risico's die voortvloeien uit fysieke agentia (trillingen) . Publicatieblad van de Europese Unie, 2002.
• Internationale Organisatie voor Standaardisatie. ISO 6683: Grondverzetmachines – Veiligheidsgordels en veiligheidsgordelverankeringen – Prestatie-eisen en tests . ISO, Genève.
• Griffin, M.J. Handboek van menselijke trillingen . Academische Pers, Londen, 1990.
• Europees Agentschap voor veiligheid en gezondheid op het werk. Hele lichaamstrillingen: blootstelling van werknemers in de bouwsector . EU-OSHA, Bilbao, 2008.
